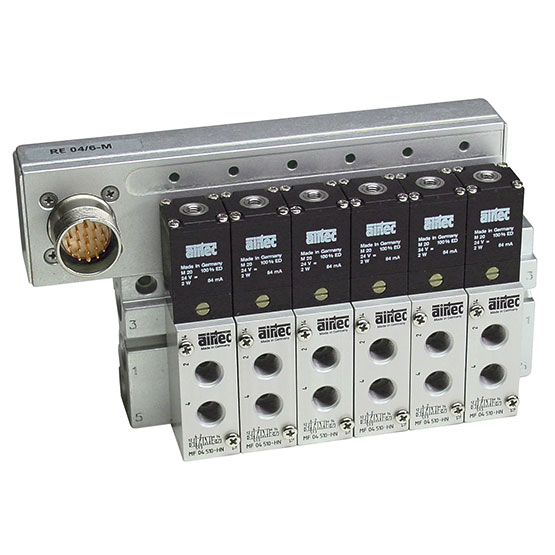

Îlot de distribution pneumatique avec raccordement Multipol
RE-04
4 à 16 stations
360 Nl/min
2,5 à 8 bar
Distributeurs sur embase multiple avec raccordement électrique commun ainsi que visualisation LED et protection électrique intégrée. L’îlot de distribution peut être monté au choix en applique ou sur un rail DIN selon EN 50022. Les distributeurs à impulsion et position centrale exigent 2 stations.
La référence indiquée ci-dessus inclut l’embase pneumatique et électrique jusqu’au connecteur. Le connecteur avec câble et les distributeurs doivent être commandés séparément.
L’îlot de distribution est livré préassemblé et a été testé. Les distributeurs sont alors montés selon leur fonction. Les références avec les numéros les plus élevés (MF-24-533-HN) sont installées sur le côté du raccordement Multipol, celles aux numéros plus petits (MF-04-510-HN) au côté opposé; les plaques d’obturation (RE-04-V-EP) sont installées en aval des distributeurs, sur le côté opposé au connecteur. Tout montage dans un ordre différent doit être indiqué à la commande.
Produits
| Référence | Pression | Nb de stations | Débit | Température | Connecteur | Tension |
|---|---|---|---|---|---|---|
| RE-04/xx*-M** | 3 à 8 bar | 4-6-8-10-12-14-16 | 360 | -10°C à +70°C | Coaxial 19 broches | 24V DC ± 10 % |
** M : Multipol
